MQTT 2R-Stromzähler (Zweirichtung) / Verbrauchsmessung eines Ferraris-Stromzählers

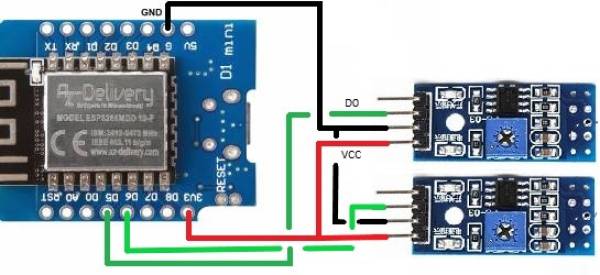

Konsolen Script
In folgendem Script (Konsolen > Script konfigurieren) sind zwei Variablenwerte ggf. anzupassen.
Und zwar die Zählerkonstante (zk), welche am Stromzähler aufgedruckt und mit der Einheit (U/kWh) angegegben ist und die Mindestumlaufzeit (mu) der Aluminium-Drehscheibe.
- zk (Zählerkonstante)
- mu (Mindest Umlaufzeit der Scheibe)
Für den Wert mu sind 10 Sekunden voreingestellt.
Diesen Wert kann man erstmal beibehalten. Wenn man es genauer haben will, kann man einen oder mehrere hohe Verbraucher (Wasserkocher, Fön, etc.) einschalten und mit der Stoppuhr messen, wieviele Sekunden die Aluminium-Drehscheibe benötigt um eine Umdrehung zu erreichen.
Dieser Wert oder ggf. etwas weniger, ist für mu anzusetzen. Nochmal kontrollieren, ob CounterDebounce noch passt.
Dieser Wert ist mit verantwortlich für die Anzeige der aktuellen Leistung sowie der Entscheidung, ob der Zähler vorwärts oder rückwärts läuft.
Aber hier nochmal der Hinweis, dass der Wert erstmal bei mu=10 belassen werden kann.
>D p:zs=0 p:s1=0 p:total=0 p:e2=0 p:e3=0 fl1=0 fl2=0 rt="unbekannt" c1=0 c2=0 c1old=0 c2old=0 c1ts=0 c2ts=0 c1tsold=0 c2tsold=0 zk=75 mu=10 hr=0 dy=0 sec=0 power=0 h1=0 e1=0 >B =>sensor53 l255 >F h1=zs-s1 e1=h1/(2*zk) if fl1==1 and upsecs>(c1ts+mu) then fl1=0 endif if fl2==1 and upsecs>(c2ts+mu) then fl2=0 endif // links if c1!=c1old then fl1=1 c1ts=upsecs if fl2==1 then zs=zs-1 rt="rückwärts" fl2=0 fl1=0 endif endif // rechts if c2!=c2old then fl2=1 c2ts=upsecs if fl1==1 then zs=zs+1 rt="vorwärts" fl1=0 fl2=0 endif endif ' Aktuelle Leistung c1ts=upsecs if c1>c1old and c1ts>(c1tsold+mu) then sec=c1ts-c1tsold power=3600000/(sec*zk) c1tsold=c1ts endif if c1ts>(c1tsold+540) then sec=c1ts-c1tsold power=0 else endif c1old=c1 c2old=c2 ' Historische Werte hr=hours dy=day if chg[hr]>0 and hr==0 then s1=zs e3=e2 e2=e1 endif ' MQTT if upsecs%tper==0{ =>Publish tele/%topic%/main/energytotal %total% =>Publish tele/%topic%/main/actpower %0power% =>Publish tele/%topic%/main/today_kwh %2e1% =>Publish tele/%topic%/main/yd_kwh %2e2% =>Publish tele/%topic%/main/dbyd_kwh %2e3% =>Publish tele/%topic%/json {"energytotal": "%total%", "actpower": "%0power%", "today_kwh": "%2e1%", "yd_kwh": "%2e2%", "dbyd_kwh": "%2e3%",} } >T c1=Counter#C1 c2=Counter#C2 total=zs/zk >W Zählerstand: {m} %total% kWh Richtung: {m} %rt% Leistung: {m} %0power% W Sensor L: {m} %0fl1% Sensor R: {m} %0fl2% ============ Verbrauch: Heute : {m} %2e1% kWh Gestern : {m} %2e2% kWh Vorgestern: {m} %2e3% kWh
